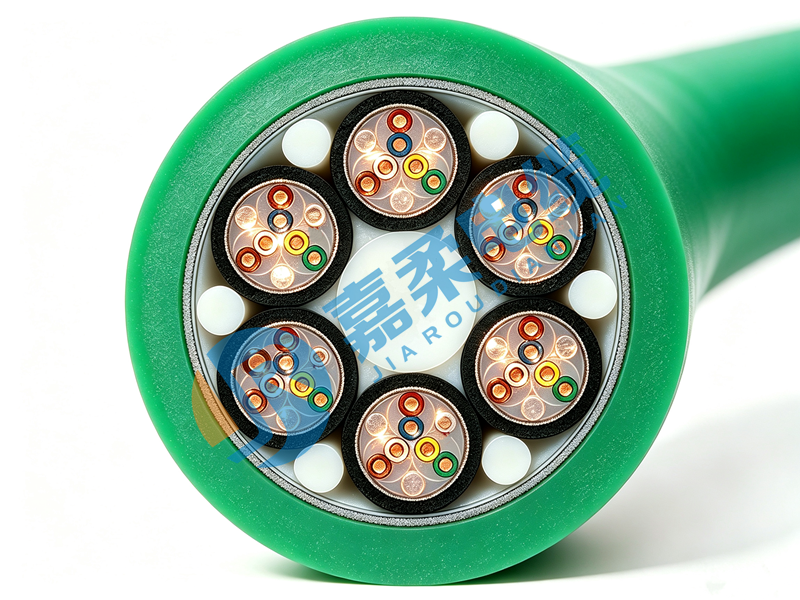

机器人编码器电缆—高柔耐折屏蔽编码器电缆

六轴工业机器人的运动精度，取决于编码器信号能否被无损、稳定地送回驱动器。而承载这一路的六轴机器人编码器电缆，正是整条反馈链路中容易被忽视、也容易失效的环节——它工作在持续弯折与扭转叠加的关节部位，还要抵御伺服动力线带来的电磁干扰。JROFLEX^®机器人编码器电缆（Encoder Cable）针对该类工况设计，本文从工程角度说明其结构逻辑与选型方法。

为什么六轴机器人需要专用的编码器电缆

六轴机器人的本体布线不是"从控制柜拉一根线到电机"这么简单。从底座到手腕，电缆需要依次穿过 J1～J6 六个关节，每个关节的运动形式并不相同：

也就是说，同一根电缆在 J2 处弯折应力大，在 J4、J6 处扭转应力大。普通柔性电缆能解决弯折，但解决不了扭转——这是机器人编码器电缆与普通拖链电缆本质的区别。

另外，编码器输出的是差分弱电信号（A/B/Z 脉冲、SSI、EnDat、BiSS、Hiperface、多摩川等协议），幅值通常只有几伏，极易被变频器与伺服动力线产生的电磁场污染。信号一旦受扰，表现为定位漂移、报警、偶发丢脉冲，排查难度远高于机械故障。

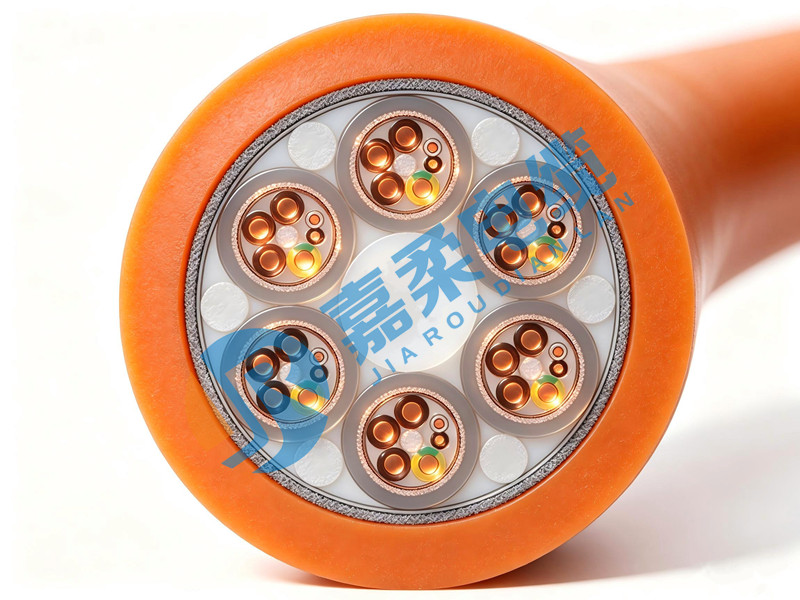

结构设计：机器人编码器电缆的四层逻辑

内导体：按扭转寿命选绞合方式采用多股超细无氧铜丝（镀锡可选），参照 IEC 60228 / VDE 0295 Class 5 或 6 类结构；针对扭转工况，采用与弯折工况不同的绞合节距与绞向设计，通过分组复绞分散单根铜丝上的剪切应力，避免关节转动时内部导体被"拧断"。

绝缘层：低介电损耗，保护信号完整性选用高柔性、低介电常数的改性 TPE / PE 材料，控制线对分布电容，减少高速脉冲信号的波形畸变与传输延迟。

屏蔽层：分屏 + 总屏的双重结构编码器信号对采用双绞 + 单独铝箔/编织分屏蔽，外部再叠加高抗弯镀锡铜丝总编织屏蔽，总屏蔽覆盖率 ≥85%。分屏是抗串扰（动力线对信号的干扰），总屏是抗外界辐射干扰——两者不能互相替代。高频伺服场合可选用覆盖率更高的版本。

护套层：PUR 聚氨酯，兼顾耐磨与耐油机器人本体长期接触润滑油、切削液、粉尘，同时线缆在关节处与本体摩擦。PUR（聚氨酯）护套兼具高耐磨、抗撕裂、耐油、抗水解与低温柔韧特性，是机器人本体布线的常规选择。护套表面建议保持较低粘附性，减少关节运动时的拖滞。

六轴机器人编码器电缆典型技术参数

选型时建议确认的四个问题

1、扭转还是弯折？ 敷设路径以 J4/J6 扭转段为主，还是 J2/J3 弯折段为主，直接决定绞合结构与护套配方方向。若全程穿越多个关节，需按"扭转寿命"这一更严苛的条件选型。

2、信号协议是什么？ 增量式差分信号、SSI、EnDat 2.2、BiSS、Hiperface、多摩川等协议对线对数、截面、阻抗与屏蔽方式的要求不同，需按驱动器侧接口参数确认。

3、是否与动力线复合？ 复合缆（电源 + 信号 + 编码器集成）可减少布线空间与关节部位线缆数量，但对屏蔽工艺要求更高，必须保证分屏与总屏的连续性。

4、是否需要铠装或加强？ 手腕部位走线空间紧张时，可选用带芳纶（凯夫拉）抗拉编织层的结构；有机械外物摩擦风险时，可评估增加外加强层。

常见失效形式与安装注意

◎  导体断芯：多因扭转结构不达标，表现为偶发报警或单轴定位漂移；

◎  屏蔽层疲劳断裂：编织层在反复弯折处开裂，信号抗扰能力断崖式下降，故障现象隐蔽；

◎  护套磨损破口：关节处与本体摩擦或与动力线束捆扎过紧所致。

安装层面有两条硬性要求：一是不得在弯曲/扭转段用扎带死绑固定，应留出自由活动余量；二是实际弯曲半径必须大于规定的弯曲半径，成束敷设时应按束径而非单根直径核算。

关于定制

上海嘉柔电线电缆有限公司（JROFLEX^®）成立于 2013 年，是特种电缆定制生产厂家，依托改良德国工艺与国内电缆专家组成的研发团队，专注满足特殊场合使用的电线电缆的研发、设计与生产。机器人编码器电缆支持按扭矩工况、信号协议、芯数截面与护套材质定制，可提供来图定制、结构方案设计与免费样品，由源头工厂一对一对接。

……
