拖链电缆选型说明及安装规范
来源: | 作者:jiaroudianlan | 发布时间: 2019-05-27 | 466 次浏览 | 分享到:
伴随工业自动化的进程,数控机床设备用电缆的种类也日益增多;其中拖链电缆的角色至关重要。由于数控机床用的拖链电缆更换复杂、麻烦,所以使用高品质的拖链电缆是有非常有必要的。寻找适合自己的拖链电缆产品和型号无疑是困难重重,但是从个人观点而言:“型号不重要,重要的是所需要的电缆将被用在什么地方。”这才是重要的。

伴随工业自动化的进程,数控机床设备用电缆的种类也日益增多;其中拖链电缆的角色至关重要。由于数控机床用的拖链电缆更换复杂、麻烦,所以使用高品质的拖链电缆是有非常有必要的。电缆发展至今,拖链电缆型号如同“大杂烩”。很多企业所使用的工艺大不相同,原则是要能够满足电缆所需质量标准,那么这样的产品就是合格的。从这点来看,工艺没有完全统一的标准,所以产品出来就是“杂七杂八”,型号多,当然也就不奇怪了。想要在这锅“大杂烩”当中寻找自己需要的产品和型号无疑是困难重重,但是从个人观点而言:“型号不重要,重要的是所需要的电缆将被用在什么地方。”这才是重要的。

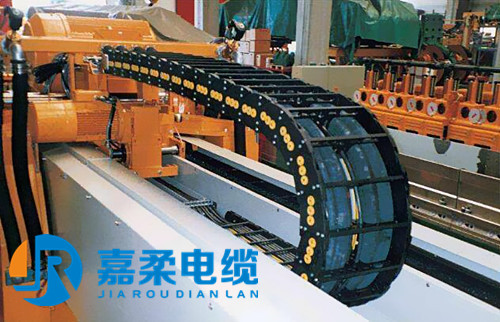

拖链电缆

正确的拖链电缆在我们的网页中均有列出,如果您没有找到您需要的,请询问我们工作人员。我们会在任何时间给您建议和帮助,选择更适合您的拖链系统专用电缆产品。以下为我司(上海嘉柔电线电缆有限公司)贴合各类工况并总结多年拖链电缆生产经验,整理的拖链电缆选型以及安装规范说明:
1、从电缆盘上抽取拖链电缆时,不可扭曲或打结,电缆必须展开,不能从上端开始放线,也不得沿边缘拉出;
2
、排列电缆时,必须使其沿长度方向能自由移动;
3
、电缆必须在拖链的弯曲部分运动自如;
4
、不同直径的电缆安装在一起时,无论数量多少,必须使用分隔片或支架做适当分隔,以免电缆之间来回窜动或相互缠绕;
5
、不同外护套材料的拖链电缆一起使用时,必须分隔,以免相互粘连;
6
、拖链中电缆两端都必须固定,电缆的固定点离拖链端部的距离应为电缆直径的10-30倍,以减轻牵引作用;
7
、如拖链电缆移动往复场合下安装时,涉及发动机环境,切记不可接触到发动机表面
8
、拖链电缆zui合理的弯曲半径为电缆直径的7.5倍(涉及更小弯曲半径的要求可定制6.8倍电缆直径),过小的弯曲半径可能会缩短电缆的使用寿命。

如何选择准确的拖链电缆?首先,根据电缆的使用要求是否需要移动来判断是否需要订购拖链电缆。一般PVC护套的电线是不耐磨、不能置于耐弯曲环境的,长时间移动容易损坏护套导致电缆不可用。拖链电缆的护套采用的是改良型的弹性体材料,具备优异的耐磨耐弯曲特性;其次,根据电缆要求移动的频率判断来判断购买何种类型的拖链电缆。为了更好的满足不同客户的需求,我司拖链电缆细分为不同等级;移动速度低于30/分钟,推荐中速拖链电缆;移动速度30~50/分钟推荐高速拖链电缆;移动速度高于50/分钟推TPU/PUR聚氨酯拖链电缆产品高耐磨、低温保持柔性、耐热阻燃……选定好中度、高度或者TPU聚氨酯材质的拖链后,再结合是否需要双绞、屏蔽、单双护套等因素确定具体的型号,较后根据芯数以及线芯截面积平方大小确定具体规格。

拖链电缆

JIAROUKABEL嘉柔耐弯曲高柔性拖链电缆移动传输领域主流解决方案!“数控机床、成套设备和电气自动化生产厂商理想的选择!”

以上由国产优质耐弯曲高柔性拖链电缆生产厂家_上海嘉柔电线电缆有限公司发布于拖链电缆选型说明及安装规范。涉及拖链电缆产品结构以及使用参数特性要求欢迎来电我司工作人员详询。
